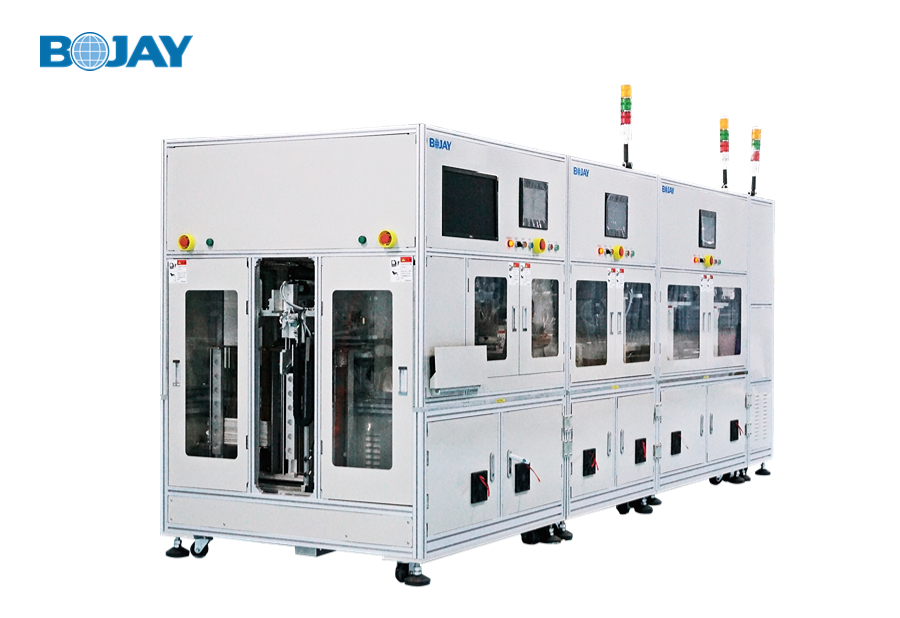

产品描述：
1.设备整体通过自动化实现表带盒的贴标
2.检测（贴标、混料）
3.纸盒自动成型
机械概述：
| 机械尺寸(l*w*h) | 3920mm x 1300mm x 1800mm |
| 工作台 z 高度 | 710mm |
| 对op支架z高度 | 900mm |
工艺流程对比:
| 更改前的流程 | 改变后的流程 | 改变目的 |
| 1. 人工手动放料; 2.通过机械定位进行贴标；3.通过目测检测贴标精度；4.利用半自动成型机将纸盒成型。 | 1.人工手动放料；2.通过ccd拍照定位精准贴标；3.通过ccd拍照精准检验贴标精度; 4.自动上料折盒机进行纸盒成型。 | 半自动400pcs/小时；自动550pcs/小时； upph:57提升到550. |
| 半自动与自动对比 | ||||
| 内容 | 半自动 | 自动 | 比例 | 备注 |
| uph | 400pcs | 550pcs | 提升比例37% | 无 no |
| upph | 57pcs | 550pcs | 无 no | 无 no |
| 人数 | 7人 | 1人 | 减少6人 | 无 no |
| 检测方式 | 人工量测贴标精度 | ccd全自动检测贴标精度、混料 | 无 no | 减少人工误判、漏判 |
| 纸盒定位方式 | 机械定位 | 机械定位 ccd校准 | 无 no | 定位精准，无需设计基准 |
产能计算：
| 工位名称 | c/t |
| 纸盒自动上料模组 | 6.4s |
| 纸盒自动输送模组 | 5.4s |
| 自动贴标模组 | 6.4s |
| ng取料及纸盒翻转模组 | 4.6s |
| ng取料及纸盒旋转模组 | 6.4s |
注 1、 综合整条生产线各模组的c/t时间，其中6.4s为整线的瓶颈时间：则整线的节拍时间为6.4s； 2、1小时的产能为：3600s÷6.4s=562.5 3、 设备效率按98%计算，1小时产能为：562.5x98%=551pcs/小时。 | |
