应用范围：

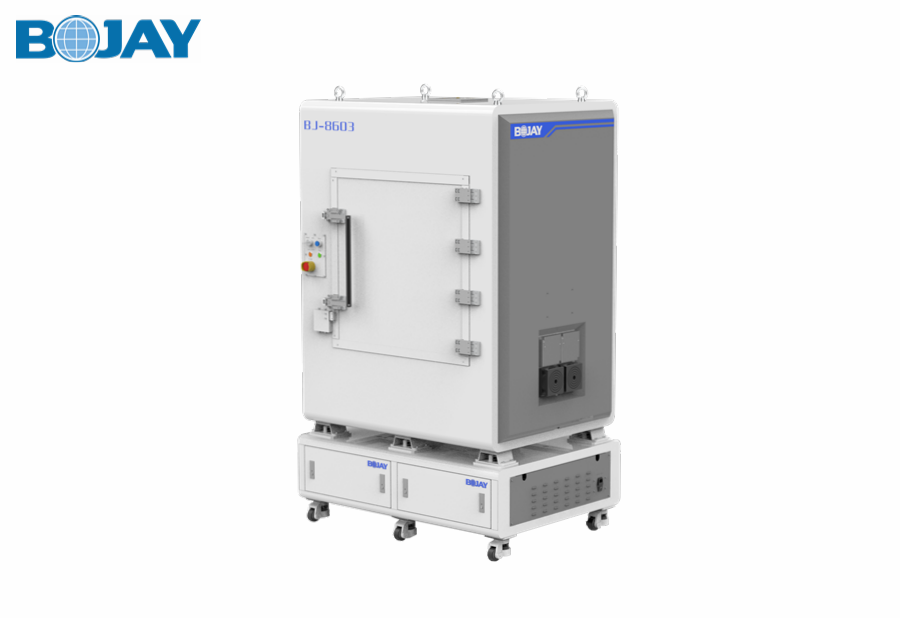

● bj-8603测试系统包括一个紧凑的微波暗室和一个紧凑的紧缩场，设计用于实验室环境下的毫米波ota测试，覆盖频率范围为24至90ghz；
● 高精度的反射面为黑盒测试提供了一个直径200毫米的静区；
● 同时配备高精度的两轴定位器相结合，能够快速和准确地测量为各种尺寸的dut天线；
● 通过ttl硬件信号触发的快速测量功能；
● 该系统能够在间接远场和直接远场测量方法之间切换；
● 保温箱（可选）可实现-40至100℃的极限温度测试；
● 结合汽车雷达模拟器，可覆盖速度、距离及角度等关键参数测试。
机械规格 ：
| 内部尺寸 | 990(w)*736(l)*1250(h)mm |
| 外形尺寸（不含底座） | 1240(w)*1010 (l)*1650(h)mm |
| 外形尺寸（带底座） | 1125(w)*2200 (l)*2040(h)mm |
| 底座外形尺寸 | 1225(w)*900 (l)*475(h)mm |
| 操作门尺寸 | 824(w)*826(h)mm |
| 净重 | 约 438kg |
| 毛重 | 约 510kg |
| dut 尺寸 | 最大: 130(l)*130(w)mm |
| 装载能力 | 最大: 1.5kg |
射频规格 :
| 射频隔离度 | 0.7~90ghz >70db |
| 吸波棉反射率 | < -30 db from 24 ghz to 50ghz |
反射板及馈源天线规格：
| 反射板 | 抛物线弧面，圆滑滚边 |
| 反射板尺寸 | 400 x 400 mm |
| 工作频率范围 | 24 ~ 90ghz |
| 静区参数 | 尺寸：直径200m m幅度锥削：≤ 1db 幅度波纹 ：≤ ±0.5db 相位误差：≤ ±5° 交叉极化隔离度： ≤-30db |
| 馈源天线 | 工作频率： 24~50ghz 连接器：2x2.4mm可通过改变馈源天线扩展到90ghz 材料：铝合金 交叉极化隔离度 ：≤-43db |
