射频测试凯发天生赢家一触即发官网的解决方案

射频开关,射频测试开关-凯发天生赢家一触即发官网

规格参数:

图片          物料编号规格参数特点

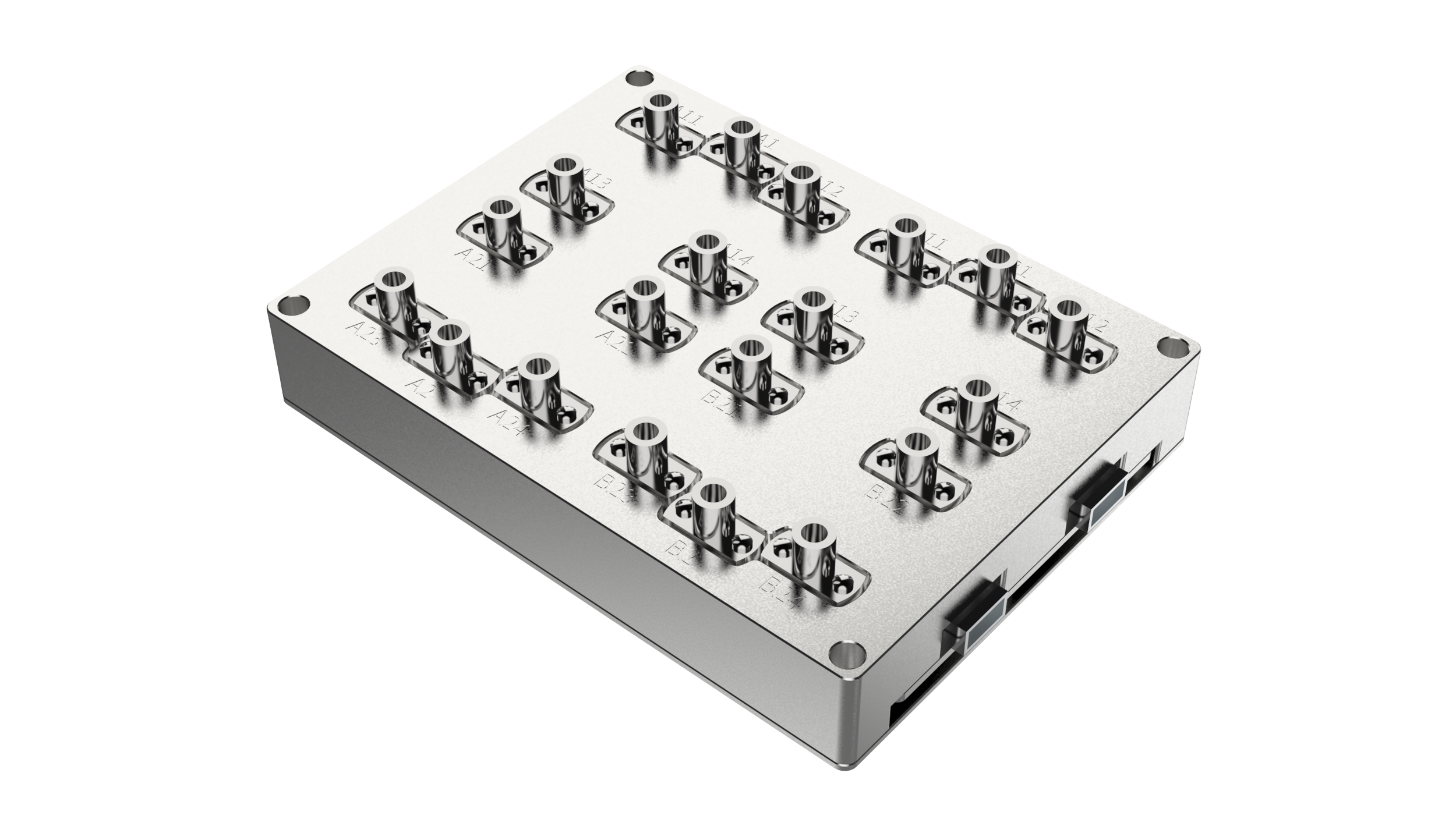

rf开关说明: image.pngsp4t * 4

rf path:sp4t*4

frequence:dc~8ghz

connectors:smp

max power rating:2w

option control   i/o:ttl、iic

dcinput:3.3v

插入损耗:

0.1~8ghz 6db  最大

隔离度:

0.1~8ghz 30db 最小

驻波比:

0.1~8ghz 1.25 最大

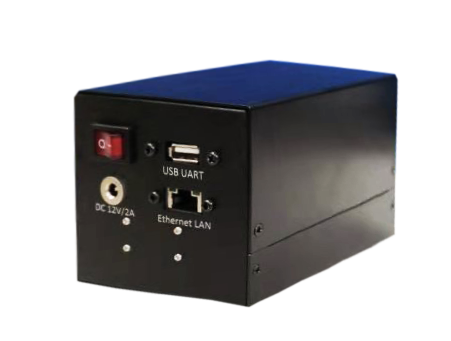

rf开关说明: image.pngsp6t   switch(40ghz)

rf path: sp6tx1

frequency :dc-40ghz

connectors:   2.92mm(f)

max power rating:   1 watt average into 50ω loads

optional control   i/o: ethernet lan, usb uart, rs23

2dc input: 12v/2

插入损耗::

dc-18ghz 0.6 db   最大

18-26.5ghz 0.8 db   最大

26.5-40ghz 1.1 db   最大

隔离度:

dc-18ghz 70 db   最小

18-26.5ghz 60 db   最小

26.5-40ghz 60 db 最小

驻波比:

dc-18ghz 1.60   最大

18-26.5ghz 1.70   最大

26.5-40ghz 1.95   最大

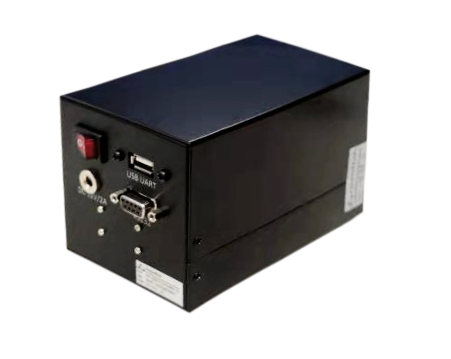

rf开关说明: image.pngsp6t   switch(50ghz)

rf path: sp6tx1

frequency :dc-50ghz

connectors:   2.4mm(f)

max power rating:   1 watt average into 50ω loads

optional control   i/o: usb uart,rs232, ethernet

lan dc input:   12v/2

插入损耗:

dc-18ghz 0.5 db   最大

18-26.5ghz 0.7 db  最大

26.5-40ghz 0.9 db  最大

40-50ghz 1.5 db   最大

隔离度:

dc-18ghz 60 db   最大

18-26.5ghz 55 db   最大

26.5-40ghz 50 db   最大

40-50ghz 50 db   最大

驻波比:

dc-18ghz 1.5   最大

18-26.5ghz 1.7  最大

26.5-40ghz 1.9 最大

40-50ghz 2.2 最大
